    LCH沖床用荷重元

     詳情說明

    LCH

    沖床用荷重元
    ◆ 這是一款用于沖打、壓入、鉚接等的沖床業用傳感器,
    范圍由5KN到500KN。
    ◆ 可利用兩端面4個安裝孔,以凸緣治具連接上面的
    油壓缸軸和沖壓模具。
    ◆ 小型、重量輕,可簡單地安裝于舊有的沖床。廣泛使用
    于沖壓件的良否判定,和壓入至一定位移量的荷重管理。
    規格參數

    規格容量

    5KN?500KN

    規格輸出電壓

    1mV/V±1%

    非直線性

    0.3%R.O.

    磁滯性

    0.3%R.O.

    重復性

    0.1%R.O.

    建議施加電壓

    10V

    容許施加電壓

    18V

    輸入/出阻抗

    700Ω±1%(5KN為350±1%)

    絕緣阻抗

    2000MΩ以上

    溫度補償范圍

    -10~+70℃

    容許溫度范圍

    -20~+100℃

    溫度零點之影響

    ±0.01%R.O./℃

    溫度對輸出之影響

    ±0.01%/℃

    容許過負荷

    120%R.C.

    電纜線

    ∮6、4芯隔離線,長3m

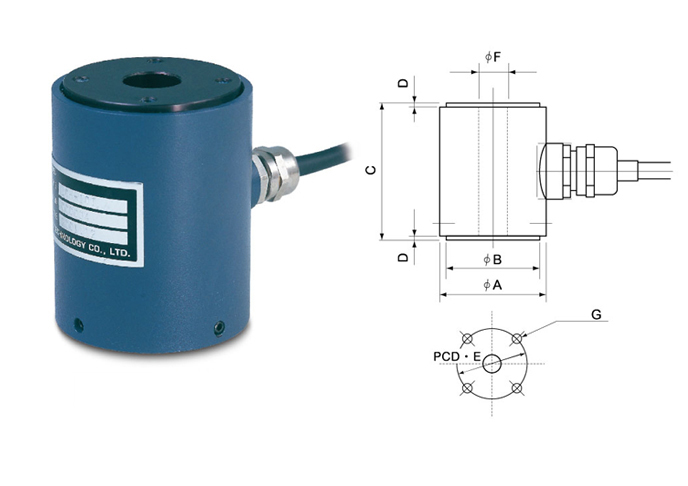

    尺寸表

    型號

    規格容量

    φA

    φB

    C

    D

    φE

    φF

    G

    mass

    ( kg )

    LCH-5KN

    5kN

    40

    35

    50

    1

    24

    10

    2×4-M4 Depth 8

    0.3

    LCH-10KN

    10kN

    62

    55

    70

    2

    44

    18

    2×4-M5 Depth 8

    0.95

    LCH-20KN

    20kN

    62

    55

    70

    2

    44

    18

    2×4-M5 Depth 8

    1

    LCH-30KN

    30kN

    62

    55

    70

    2

    44

    18

    2×4-M5 Depth 8

    1

    LCH-50KN

    50kN

    62

    55

    70

    2

    44

    18

    2×4-M5 Depth 8

    1

    LCH-100KN

    100kN

    62

    55

    80

    2

    44

    *

    2×4-M5 Depth 8

    1.3

    LCH-200KN

    200kN

    88

    80

    100

    2

    60

    20

    2×4-M8 Depth 12

    2.9

    LCH-300KN

    300kN

    100

    90

    120

    2

    70

    20

    2×4-M8 Depth 15

    4.6

    LCH-500KN

    500kN

    134

    120

    150

    2

    90

    30

    2×4-M10 Depth 16

    11

    *LCH-100KN的中心貫穿孔上、下各6mm處為φ18,中間部分為φ12貫穿孔。
