    LRM拉伸及壓縮型荷重元

     詳情說明

    LRM

    拉伸及壓縮型荷重元
    ◆ 這是一款小型且高精度、高出力的拉壓兩用型傳感器,拉壓兩方出力
    誤差小、信賴度高。
    ◆ 范圍由10N到20KN可供選擇,廣泛使用于材料試驗,和汽車零組件
    的性能試驗等的工業計測。

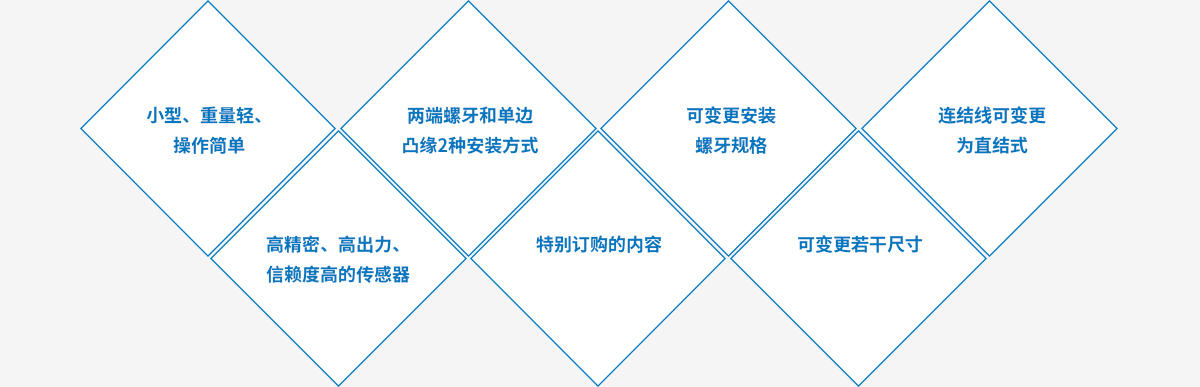

    LRM 系列拉伸及壓縮型荷重元七大特點
    規格參數

    規格容量

    10N~20KN

    規格輸出電壓

    2mV/V 1%(10N-50N為1m/V/V,100N為1.5mV/V

    規格輸出電壓

    0.05% R.O.

    磁滯性

    0.05% R.O.

    重復性

    0.05% R.O.

    建議施加電壓

    10V(10N~50N為5V)

    容許施加電壓

    18V(10N~50N為10V)

    輸入/出阻抗

    350Ω±1%

    絕緣阻抗

    2000MΩ以上

    溫度補償范圍

    -10~+70℃

    容許溫度范圍

    -20~+100℃

    溫度零點之影響

    ±0.01%R.O./℃

    溫度對輸出之影響

    ±0.01%/℃

    容許過負荷

    120%R.C.

    電纜線

    ∮6、4芯隔離線,長2m
    5KN以上,長3m

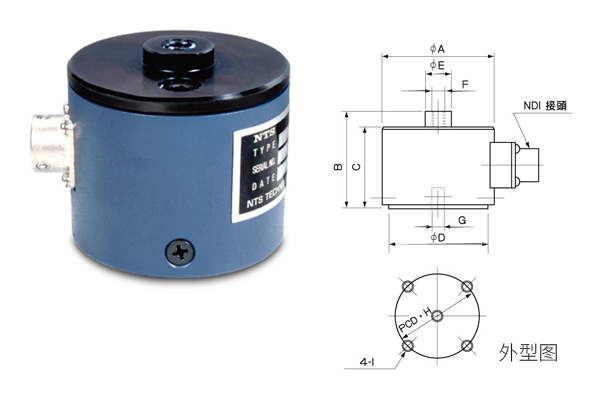

    尺寸表

    型號

    規格容量

    φA

    B

    C

    φD

    φE

    F

    G

    H

    I

    重量

    ( kg )

    LRM-20N

    20N

    52

    45

    38

    47

    12

    M6P1 Depth 8

    M6P1 Depth 6

    38

    M4 Depth 6

    0.26

    LRM-50N

    50N

    52

    45

    38

    47

    12

    M6P1 Depth 8

    M6P1 Depth 6

    38

    M4 Depth 6

    0.26

    LRM-100N

    100N

    63

    60

    55

    55

    20

    M10P1.5 Depth 15

    M10P1.5 Depth 15

    40

    M5 Depth 10

    0.95

    LRM-200N

    200N

    63

    60

    55

    55

    20

    M10P1.5 Depth 15

    M10P1.5 Depth 15

    40

    M5 Depth 10

    0.95

    LRM-500N

    500N

    63

    60

    55

    55

    20

    M10P1.5 Depth 15

    M10P1.5 Depth 15

    40

    M5 Depth 10

    0.95

    LRM-1KN

    1kN

    70

    65

    60

    64

    20

    M10P1.5 Depth 15

    M10P1.5 Depth 15

    40

    M5 Depth 10

    1.3

    LRM-2KN

    2kN

    70

    65

    60

    64

    20

    M10P1.5 Depth 15

    M10P1.5 Depth 15

    40

    M5 Depth 10

    1.3

    LRM-5KN

    5kN

    70

    85

    85

    60

    -

    M12P1.75 Depth 15

    M12P1.75 Depth 15

    40

    M5 Depth 10

    1.7

    LRM-10KN

    10kN

    88

    110

    110

    80

    -

    M18P1.5 Depth 22

    M18P1.5 Depth 22

    60

    M8 Depth 12

    3.5

    LRM-20KN

    20kN

    98

    110

    110

    90

    -

    M18P1.5 Depth 22

    M18P1.5 Depth 22

    60

    M8 Depth 12

    4.5
